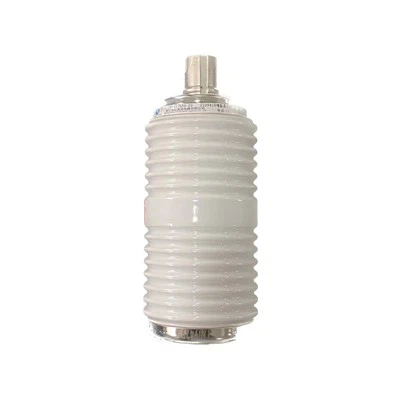

En el camp de l'enginyeria elèctrica, un interruptor al buit és un dispositiu de commutació sofisticat que utilitza contactes elèctrics allotjats dins d'un recinte tancat al buit. Aquesta tecnologia serveix com a component fonamental en interruptors automàtics de mitja tensió, interruptors generadors i interruptors automàtics d'alta tensió, on destaca per la seva capacitat per interrompre de manera fiable els corrents elèctrics en condicions extremes. Quan els contactes elèctrics se separen, es forma un arc de vapor metàl·lic; no obstant això, a causa de l'entorn de buit, aquest arc s'apaga ràpidament, evitant eficaçment la continuació del flux de corrent.
Els interruptors al buit troben una àmplia aplicació en una varietat de sistemes crítics, incloses les xarxes de transmissió d'energia, les unitats de generació d'energia i els sistemes de distribució d'energia per a ferrocarrils, operacions de forns d'arc i instal·lacions industrials. Un avantatge clau dels interruptors al buit és el seu disseny compacte, que és possible gràcies a la contenció de l'arc dins del mateix interruptor. Aquesta característica permet que els aparells de commutació equipats amb interruptors al buit ocupin molt menys espai en comparació amb les alternatives que depenen de l'aire, l'hexafluorur de sofre (SF6) o l'oli com a mitjà d'extinció de l'arc.
La versatilitat dels interruptors al buit es destaca encara més per la seva doble aplicació tant en interruptors automàtics com en interruptors de càrrega. En el context dels interruptors automàtics, els interruptors al buit es despleguen predominantment dins del sector elèctric, concretament en subestacions i instal·lacions de generació d'energia, on juguen un paper crucial en el manteniment de la integritat i la seguretat de la xarxa elèctrica. D'altra banda, els interruptors de buit de commutació de càrrega estan dissenyats per a l'ús dels usuaris finals de la xarxa elèctrica, proporcionant un mitjà fiable per gestionar les càrregues elèctriques en entorns residencials, comercials i industrials.
En oferir una combinació d'eficiència, fiabilitat i disseny d'estalvi d'espai, els interruptors al buit representen un avenç tecnològic significatiu en l'àmbit de l'enginyeria elèctrica, contribuint a millorar el rendiment i la seguretat dels sistemes elèctrics moderns.
Etiquetes populars: Interruptor de buit per a ruptura de càrrega, interruptor de buit de la Xina per a ruptura de càrrega fabricants, proveïdors, fàbrica
Paràmetres tècnics
| DADES TÈCNIQUES PRINCIPALS | ||
| Dades | Unitat | Valor |
| Tensió nominal | kV | 1.14 |
| Corrent nominal | A | 6300 |
| Freqüència nominal | Hz | 50/60 |
| Tensió de resistència nominal de curta durada (1 min) | kV | 5 |
| Tensió nominal de resistència a l'impuls del llamp | kV | 8 |
| Corrent nominal de trencament de curtcircuit | kA | 300 |
| Temps de ruptura nominal de curtcircuit | Temps | 30 |
| Corrent màxim de resistència nominal | kA | 300 |
| Corrent de resistència nominal de curta durada | kA | 120 |
| Durada nominal del curtcircuit | s | 4 |
| Resistència mecànica | Temps | 10000 |
| Contacte amb la força de tancament | N | 600±100 |
| Força necessària per mantenir els contactes oberts a tota la carrera | N | 1000±200 |
| Resistència del circuit a la força de contacte nominal més baixa | μΩ | Menor o igual a 6 |
| Límit d'erosió de contacte | mm | 1 |
| Pressió interna del gas | Pa | Menor o igual a 1,33x10-3 |
| Massa de peces mòbils | kg | Menor o igual a 6,5 |
| Vida d'emmagatzematge | Anys | 20 |
| Dades de Matchable VCB | ||
| Contacte amb Stroke | mm | 6±1 |
| Velocitat mitjana d'obertura | m/s | 1.1±0.2 |
| Velocitat mitjana de tancament | m/s | 0.6±0.2 |
| Força de contacte nominal | N | 2200±200 |
| Pressió inicial de contacte | N | 1550±150 |
| Durada del rebot de tancament del contacte | Ms | Menor o igual a 2 |
| Contacte Obertura i Tancament No simultaneïtat | ms | Menor o igual a 1 |
| Amplitud de rebot d'obertura de contacte | mm | Menor o igual a 2 |
